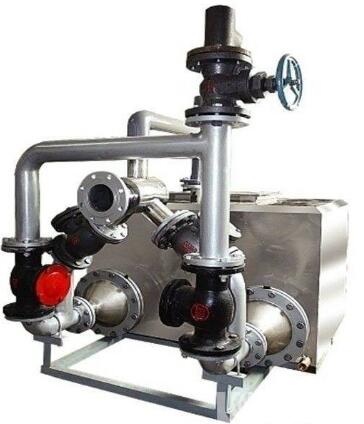

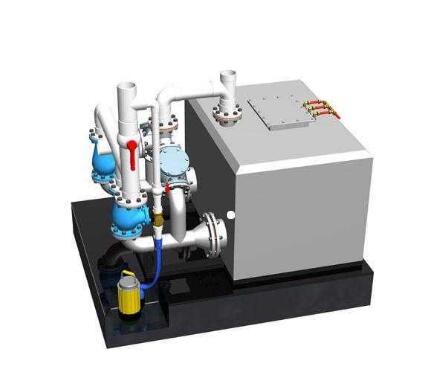

你還在為地下室排水傷腦筋嗎?那就來看看污水提升器吧,可以同時排放衛生間、廚房、洗衣房、淋浴房等污水,是不是感覺是一款神器呢?下面就讓小編來給大家具體介紹下它吧!
污水提升器安裝注意事項
1、設備檢查
安裝前需要先做好設備的檢查工作,先檢查一下提升器是否有損壞的情況,如電纜線、集水箱、控制箱、水泵、氣壓管道等,另外還需要檢查一下隨機的附件包是否完整,內置的附件是否齊全。
2、安裝位置
污水提升裝置在安裝的時候必須保證蓋子是可以打開的,一定要在垂直/水平入口和現有的墻壁間預留足夠的安裝和維修空間(約50cm),切不可因過度追求美觀,不留足夠空隙完全將設備嵌入櫥柜或墻壁中。
3、管道安裝
為了防止提升器中的異味散出,排水設施下水口的存水彎頭的最低點位置最小需要180mm深,按照DIN EN12050-2標準中的規定選用合適的管道與提升器的管道相連接,連接管道長度不低于180mm。
在進口和出口的管線上應該各安裝一個可以關閉的閘閥,以備以后維護時可無顧慮地拆除設備。
為了避免污水在水平管線中沉積,系統管線中的設計的最小流量不應該低于0.7 m/s, 在垂直方向的流量要求至少為1.0 m/s 。
進水管可以通過軟管直接與馬桶聯接或通過柔性編織軟管與排水管DN100相聯接。集水箱上有兩級規格的進水口可用于連接,將其切斷至適當尺寸(DN100進水口管,外徑107mm,或直接于衛生間進水口管徑128 mm相聯接);如果需要,同樣可以通過垂直方向的DN50入口相聯接。
出口管不要敷設急彎的管線。管線必須敷設在回流液面以上,也就是說,在敷設管線的時候,管線必須始終處于連續上升的狀態,在越過總管后,形成一個半圓形回路后再直接送入總管中。
在排出管線上的止回閥后方的管線上應該安裝一個閘閥,便于以后維修時防止污水倒灌。
4、空氣壓力管
為了保證液位控制系統的正常運行,保證集水箱水位的正常,在安裝過程中必須保證在集水箱和控制箱之間的空氣液位控制軟管保持沒有歪曲,并且是水平穩步上升的,中間沒有彎曲循環的情況。
5、控制箱安裝位置
為了防止被水淹沒,所有提供的開關、插座及控制箱設備均必須安裝在離地1米以上的墻上。
6、應急措施
為了能夠在設備發生故障或電力中斷的情況下能夠及時排空集水箱中的存積污水,我們建議安裝一個手動隔膜泵??梢糟@開位于集水箱下部的G1”的手動隔膜泵的連接口,手動隔膜泵的安裝可以采用G1”(用管道或軟管)的管道。引導管道應該在回流總管水平之上。
污水提升器不能提水的五大因素
原因一:污水提升器泵體和進水管內有空氣
(1)水泵啟動前沒有灌滿足量的水,看上去灌的水已從放氣孔溢出,但未轉動泵軸將空氣完全排出,少許空氣仍殘留在進水管或泵體中。
(2)與水泵接觸的進水管的水平段逆水流方向應用0.5%以上的下降坡度,連接水泵進口的一端為最高,不要完全水平。如果向上翹起,進水管內會存留空氣,降低水管和水泵中的真空度,影響吸水。
(3)水泵的填料長期已經磨損或填料壓得過松,造成大量的水從填料與泵軸軸套的間隙中噴出,造成外部的空氣就從這些間隙進入水泵的內部,影響提水。
(4)進水管長期潛在水下,管壁腐蝕出現孔洞,水泵工作后水面液位下降,導致這些孔洞露出水面,空氣從孔洞進入進水管。
(5)進水管彎管處出現裂痕,進水管與水泵連接處出現微小的間隙,都有可能使空氣進入進水管。
原因二:污水提升器水泵轉速過低
(1)人為的因素:部分用戶隨意給原配電機損壞的水泵配上另一臺電動機帶動,造成流量小、揚程低甚至不上水的后果。
(2)水泵本身的機械故障:葉輪與泵軸緊固螺母松脫或泵軸變形彎曲,造成葉輪移動,直接與泵體磨擦,或軸承損壞,降低水泵的轉速。
(3)動力機維修不靈:電動機因繞組燒毀,而失磁,維修中繞組匝數、線徑、接線方法的改變,或維修中故障未徹底排除故障因素使水泵轉速改變。
原因三:吸程太大
有些水源較深,有些水源的外圍地勢較平坦處,而忽略了水泵的容許吸程,因而產生了吸水少或根本吸不上水的結果。水泵吸水口處能建立的真空度是有限度的,絕對真空的吸程約為10米水柱高,而水泵不可能建立絕對的真空。真空度過大,易使泵內的水氣化,對水泵工作不利。所以各離心泵都有其最大容許吸程,一般在3-8.5米之間。安裝水泵時切不可只圖方便簡單。
原因四:水流的進出水管中的阻力損失過大
有些用戶經過測量,雖然蓄水池或水塔到水源水面的垂直距離還略小于水泵揚程,但還是提水量小或提不上水。管道太長、水管彎道多,水流在管道中阻力損失過大。一般情況下90度彎管比120度彎管阻力大,每一90度彎管揚程損失約0.5-1米,每20米管道的阻力可使揚程損失約1 米。此外,有部分用戶還隨意改動水泵進、出管的管徑,這些對揚程也有一定的影響。
原因五:其它因素的影響
(1)底閥打不開。通常是由于水泵擱置時間太長,底閥墊圈被粘死,無墊圈的底閥可能會銹死。
(2)底閥濾器網被堵塞;或底閥潛在水中污泥層中造成濾網堵塞。
(3)葉輪磨損嚴重。葉輪葉片經長期使用而磨損,影響了水泵性能。
(4)閘閥可止回閥有故障或堵塞會造成流量減小甚至抽不上水。
(5)出口管道的泄漏也會影響提水量。
